タイトル通り
株式会社 岩田製作所
http://www.iwata-fa.jp/

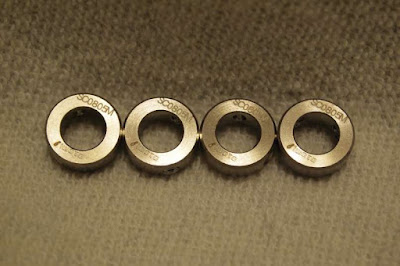

スタンダードセットカラー ノーマル SC0805M
に関してのメモである
もう明らかに万人向けの投稿じゃないだろ!
一個人が一個人に向けて書き残すような内容じゃないだろ!
という類のツッコミは す べ て 却下だ
寸法
公式サイトからダウンロードできる、
DXF形式のCADデータを閲覧するのが正確で手っ取り早い
ざっくり要約すると、
・内径 8mm
はめあい公差 0~+22µm(8mmピッタリから、8.022mmまで許容)
・幅 5mm
公差 ±0.1mm
・外径 14mm
公差 ±0.1mm
・内周面取り 45° 0.2mm
両面
・外周面取り 45° 0.5mm
両面
・締付ネジ穴 M3
120°間隔で 2箇所
となる
材質および表面処理
鉄(炭素鋼) S45C
無電解ニッケルめっき
当初は三価クロメートめっきのタイプを探したものの、
この寸法には設定が無かった
黒染めと無電解ニッケルめっきの二択だが、
前者は防錆油の定期塗布が欠かせないため、
必然的に後者を選択
付属品
締付ネジ 2本
ホーローセット M3×3mm くぼみ先
ステンレス鋼製(SUSXM7)
対応するヘキサゴンレンチは 1.5mm

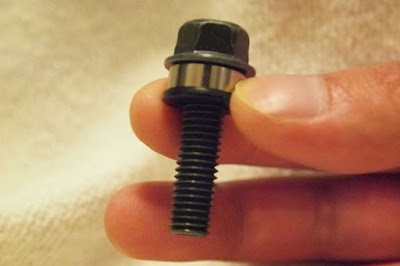

ヤマハ純正フランジボルト(95817-08030)、
およびナローワッシャ(92907-08600)との組み合わせ
セットカラー本来の用途とは異なるが、ジャストフィットだ
ウェブ通販での入手経路は、岩田製作所の直販と、
産業向けショッピングサイトを介するものとに大別される
メーカー直販の利用登録は個人でも可能
最も確実な手段だが、支払方法が代金引換のみとなることに注意
この点、通販サイト経由での購入は融通がきく場合が多いが、
購入可能数と納期は在庫状況に左右される
Amazonでも、いくつかの出品者が取り扱っている
このうち岩田製作所が自社で出品しているものに対してリンクを貼る
【以下広告】
【広告ここまで】
なお、商品画像は品番SC2015Cのものである
※追記
2016年12月12日
一部加筆、入手経路に関する情報とアフィリエイトリンクを追加
